通用型微機保護裝置
首頁> 產品中心>微機保護裝置

聯系我們

  •  181-1722-3661
  •  021-67183050
  •  021-37190051
  •  jurendianli@163.com

  • 通用型差動保護裝置
  • 所屬類別:微機保護裝置
  • 工作電源電壓范圍

    85~264V(交流或直流)

    控制電源額定電壓

    220V(交流或直流)

    交流電流回路電流

    5A(額定電流為1A的必須在定貨時注明)

    通訊接口

    RS485/工業CAN口(MODBUS規約)

    差動保護功能

    兩圈式、三圈式(變壓器),電動機,發電機

    測量精度

    電壓、電流(0.2級),功率、電度(0.5級)

    我要詢價留言

  • RGP602差動保護主要特點
  • 通訊支持 采用CAN現場總線和RS485總線(MODBUS通訊規約)。

  • 高精度測量 0.2級高精度測量,滿足供電部門計量要求無需選用電力儀表。

  • 高性能32位DSP芯片 TI德州儀器C2000? 高性能處理器更加突顯差動保護裝置性能。

  • 開關量監視 支持16路外部無源接點信號輸入,開關量名稱可由用戶定義。

  • 異常告警 在線監視系統的運行狀況,發現異常自動發出告警信號。

  • 裝置自檢 具有完善的自檢能力,發現工作異常將自動發出自檢信號。

  • 事件記錄 SOE事件記錄,可記錄發生的100條事件。

  • 人機接口 采用帶高亮度藍色背光的液晶,菜單化設計,全中文顯示。

  • LCD液晶屏顯示

    采用3.0寸128*64分辨率,背光圖形液晶,支持中/英文顯示(英文需注明),完善顯示測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。

    比率制動特性

    RGP602差動保護裝置采用比率制動特性差動保護技術,使差動電流定值隨制動電流的增大而成某一比率的提高。使制動電流在不平衡電流較大的外部故障時有制動作用。

    保護功能

    序號 保護功能
    01 兩圈式變壓器差動保護
    02 三圈式變壓器差動保護
    03 電動機差動保護
    04 發電機差動保護

    保護功能設置整定表

    序號 名稱 范圍 說明
    01 差流速斷 ---/TRE/ALM/TRP

    ---:不啟用該保護

    TRE:保護出口不跳閘,發故障信號

    ALM:保護出口不跳閘,發預警信號

    TRP:保護出口驅動保護跳閘繼電器發故障信號

    02 比率差動 ---/TRE/ALM/TRP
    03 非電量1 ---/TRE/ALM/TRP
    04 非電量2 ---/TRE/ALM/TRP
    05 非電量3 ---/TRE/ALM/TRP
    06 非電量4 ---/TRE/ALM/TRP
    07 非電量5 ---/TRE/ALM/TRP
    08 非電量6 ---/TRE/ALM/TRP
    09 非電量7 ---/TRE/ALM/TRP
    10 非電量8 ---/TRE/ALM/TRP

    保護定值整定表

    序號 名稱 范圍 步長
    01 差流速斷
    電流定值 0.1~100A 0.01A
    02 比率差動
    電流定值 0.1~100A 0.01A
    拐點電流 0.1~100A 0.01A
    比率系數 0.2~1.00 0.01
    諧波系數 0.2~1.00 0.01
    斷線閉鎖 ON/OFF
    諧波制動 ON/OFF
    環境條件
    正常溫度 -10℃~55℃
    極限溫度 -30℃~70℃
    存儲溫度 -40℃~85℃
    相對濕度 ≤95%,不凝露
    大氣壓力 80~110kPa
    工作電源
    電壓范圍 85~264V(交流或直流)
    正常功耗 <5W
    最大功耗 <20W
    電源跌落 200ms
    上電沖擊 4A
    隔離耐壓 3kV
    控制電源
    額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
    過載能力 70%~120%額定電壓,連續工作
    隔離耐壓 4kV
    交流電流回路
    額定電流 5A(額定電流為1A的必須在定貨時注明)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電流,連續工作,10倍40倍為10s、1s
    隔離耐壓 4kV
    交流電壓回路
    額定電壓 100V(線電壓)或100/√3(相電壓)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電壓,連續工作
    隔離耐壓 4kV
    開關量輸入回路
    額定電壓 24VDC(由裝置內部電源提供)
    功率消耗 每回5mA(IN01~IN16)
    過載能力 <1ms
    隔離耐壓 4kV
    繼電器輸出回路
    分斷電壓 250VAC、220VDC
    分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
    工作電流 5A,連續工作
    隔離耐壓 4kV
    動作時間 <5ms
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    測量精度
    電流、電壓 0.2級
    功率、電度 0.5級
    頻率 <0.02Hz

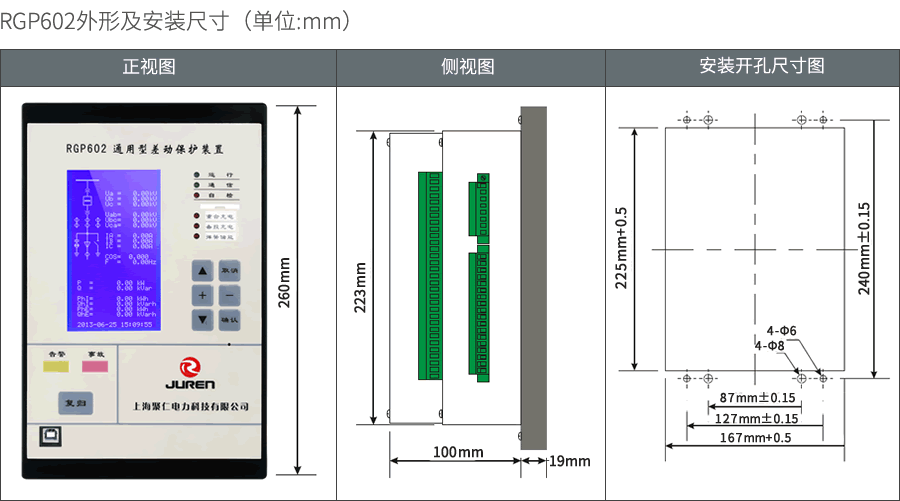

    RGP602差動保護裝置外形及安裝尺寸
