通用型微機保護裝置
首頁> 產品中心>微機保護裝置

聯系我們

  •  181-1722-3661
  •  021-67183050
  •  021-37190051
  •  jurendianli@163.com

  • 小型化保護裝置
  • 所屬類別:微機保護裝置
  • 適用范圍

    10KV環網柜

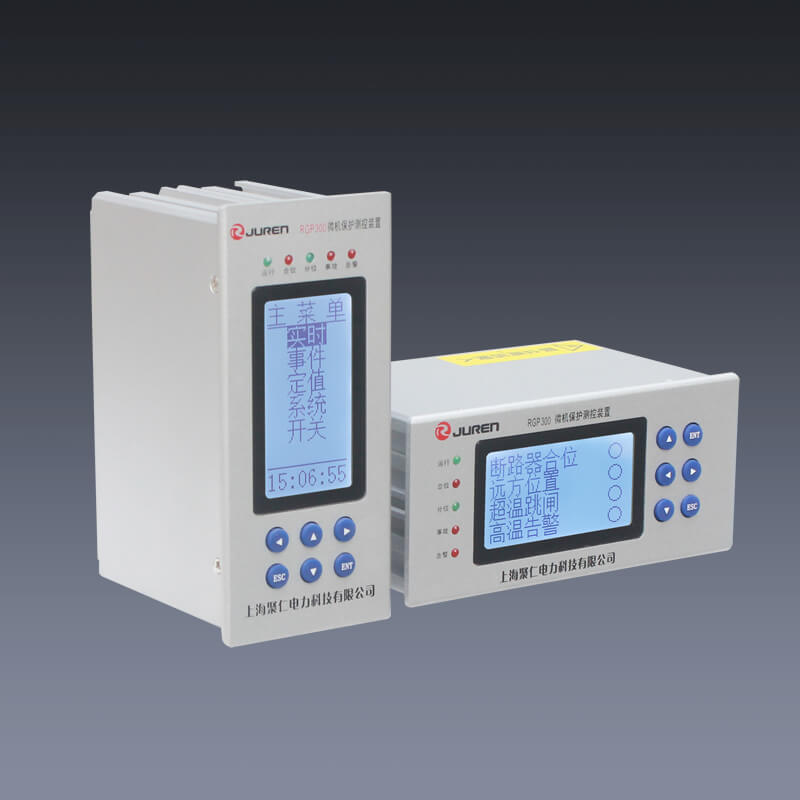

    外形款式

    橫、豎兩款可選

    遙測量等級

    電流、電壓(0.5級)

    遙信分辨率

    小于2ms

    信號輸入方式

    無源節點

    通訊接口

    RS485/CAN口(MODBUS規約)

    我要詢價留言

  • 小型化保護裝置概述
    用于電力系統35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT、備用電源投切等一次設備提供保護功能。安裝在固體柜、充氣柜、等各種空間狹小的環網開關柜上。RGP300系列保護裝置分為微機綜合保護、線路保護、站用變(配變)保護、異步電機保護,電容器保護,備自投保護等,訂貨時需說明。
    小型化保護裝置特點
  • 32位DPS 采用高速32位DPS數字信號處理器,可靠性高。

  • 通訊方式 采用MODBUS通訊規約的CAN和RS485通訊方式。

  • 2U定制殼體 殼體小巧精致、安裝簡易、適用于種種小型開關柜。

  • 多種保護 綜合保護、線路保護、站用變、異步電動機、電容器保護等。

  • 事件記錄 顯示最近發生的64個事件,裝置掉電后事件記錄不丟失。

  • 人機接口 背光128*64液晶顯示器,全中文菜單操作界面。

  • 過流保護 任意一相電流大于設定值,經可設定的延時時間,保護動作。

  • 速斷保護 任意相電流大于定值,保護功能投入就動作與跳閘。

  • PT斷線檢測 具有PT斷線檢查功能,檢測到PT斷線時,發出告警信號。

  • 非電量保護 設有非電量保護,包括重瓦斯跳閘和超溫跳閘。

  • 型號說明及含義

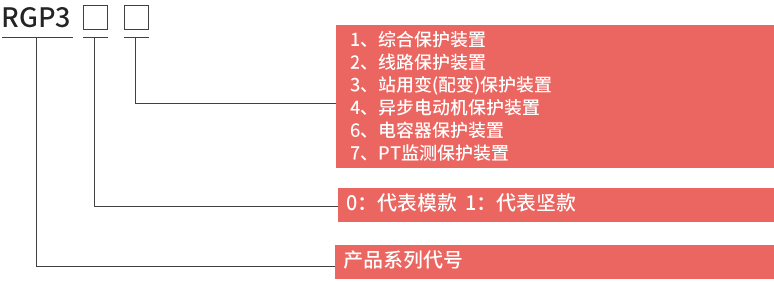

    RGP300微機保護裝置型號說明及含義

    保護功能說明
    產品名稱 裝置保護功能
    綜合保護裝置 速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線
    線路保護裝置 速斷保護、兩段式過流段保護、三段式零序過流保護、三相一次重合閘、合閘后加速功能、過負荷保護、過壓保護、失壓保護、PT斷線
    站用變(配變)保護裝置 速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線
    異步電動機保護裝置 短路保護、啟動時間過長保護、兩段式過流段保護、低壓保護、過壓保護、零序電流保護、反時限過流保護、過熱保護、零序過壓保護、自啟動保護、PT斷線
    電容器保護裝置 兩段式過流段保護、零序過流保護、零序過壓保護、過壓保護、失壓保護、PT斷線
    PT監測保護裝置 TV自動并列、低電壓保護、接地保護、TV斷線保護、手動解列、手動并列
    工作電源
    電壓范圍 AC/DC:85~265V(可定做輔助電源DC24、DC48,訂貨時說明電壓要求即可)
    正常功耗 <5W
    額定頻率 50Hz
    交流電流回路
    額定電流 5A(額定電流為1A時必須訂貨時說明電流要求即可)
    功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
    過載能力 2倍額定電流(連續工作),10倍額定電流(允許10s),40倍額定電流(允許1s)
    交流電壓回路
    額定電壓 57.7V或100V(訂貨時說明電壓要求即可)
    功率消耗 <0.5VA/相(額定電壓下)
    過載能力 1.2倍額定電壓,連續工作
    遙測量計量等級
    電流 0.5級
    電壓 0.5級
    環境條件
    正常溫度 -10℃~55℃
    溫度范圍 -30℃~70℃
    存儲溫度 -40℃~85℃
    相對濕度 ≤95%,不凝露
    大氣壓力 80~110kPa

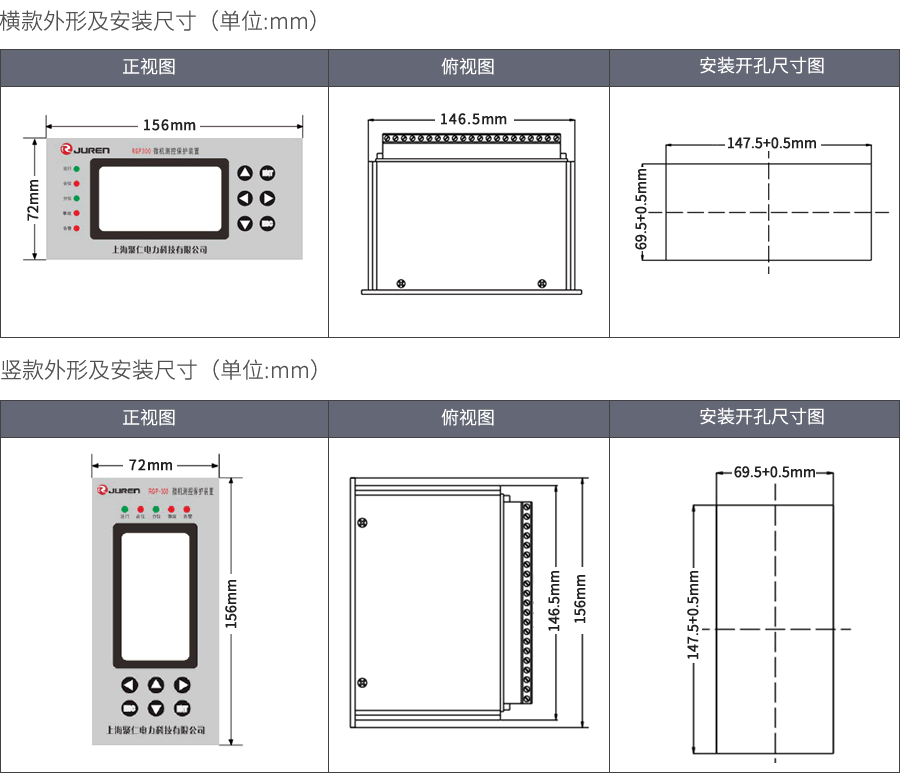

    RGP300小型微機保護裝置外形及安裝尺寸
