工作電源
110V、220V（AC或DC）
額定頻率
50Hz
開關量電壓
AC：110V、220V，DC：24V、48V、110V、220V
電壓遙測
0.5級
電流遙測
0.5級
通信接口
2路以太網接口，11路RS485接口
32位DPS 采用32位DSP+ARM高性能雙核處理器。
通訊方式 2路以太網接口，11路RS485接口。
實現與監控系統通信 與當地監控計算機系統或保護信息子站系統通信任務。
測控保護于一體 集測量、控制、保護，實時監控、測量、控制、故障檢測等。
事件記錄 64次故障及動作報告，64次故障波形，1024次自檢報告，1024次變位報告，1024次遙控報告。
智能I/O 采用內部高速總線和智能I/O，裝置硬件配置靈活，具有通用、易于擴展、易于維護的特點。
調試維護方便 具有友好的人機接口，具備方便的現場裝置測試功能，包括遙信試驗，出口傳動試驗和遙測信號試驗等。
規約轉換 可根據工程需要實現規約轉換，并通過規約轉換，實現站控層和間隔層之間的數據交換。

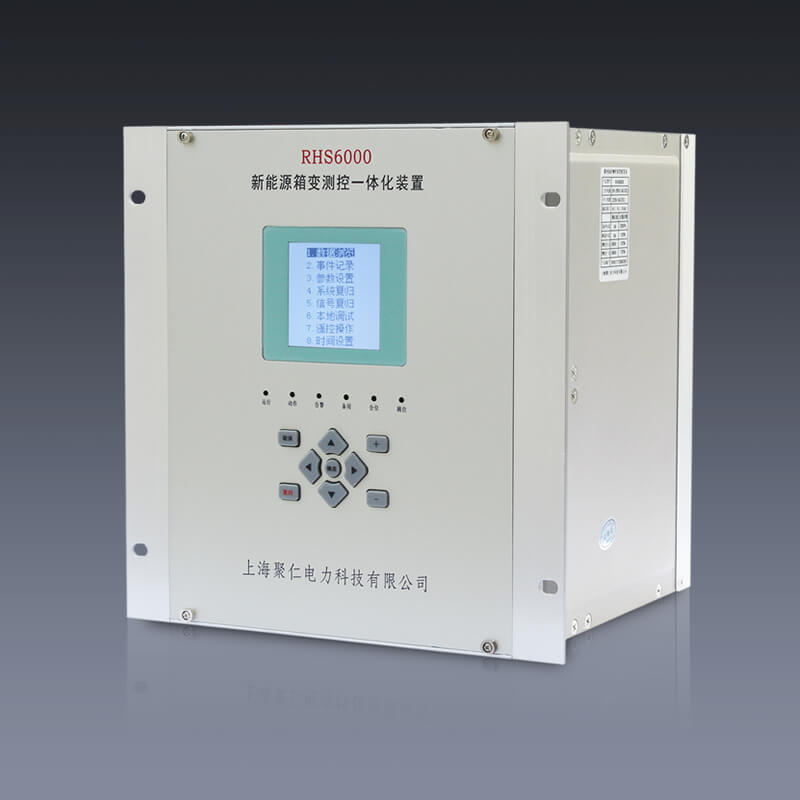

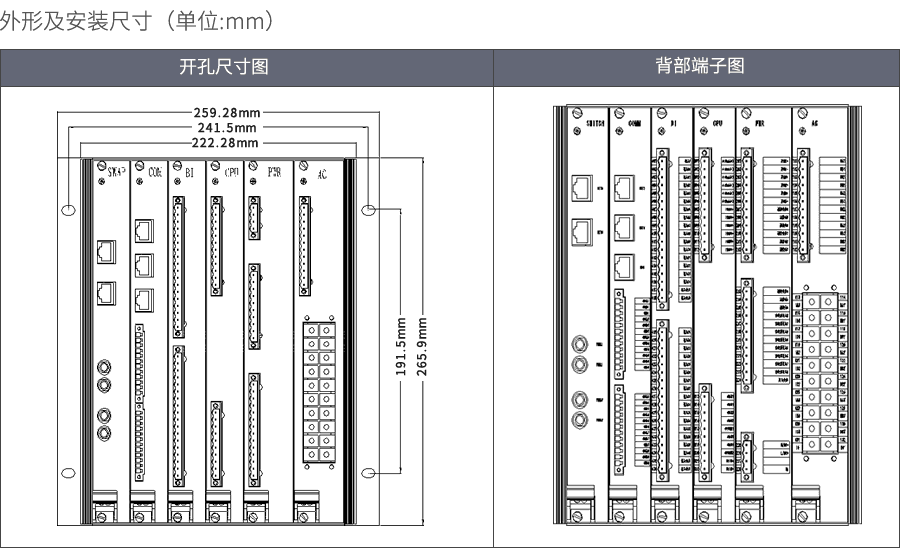

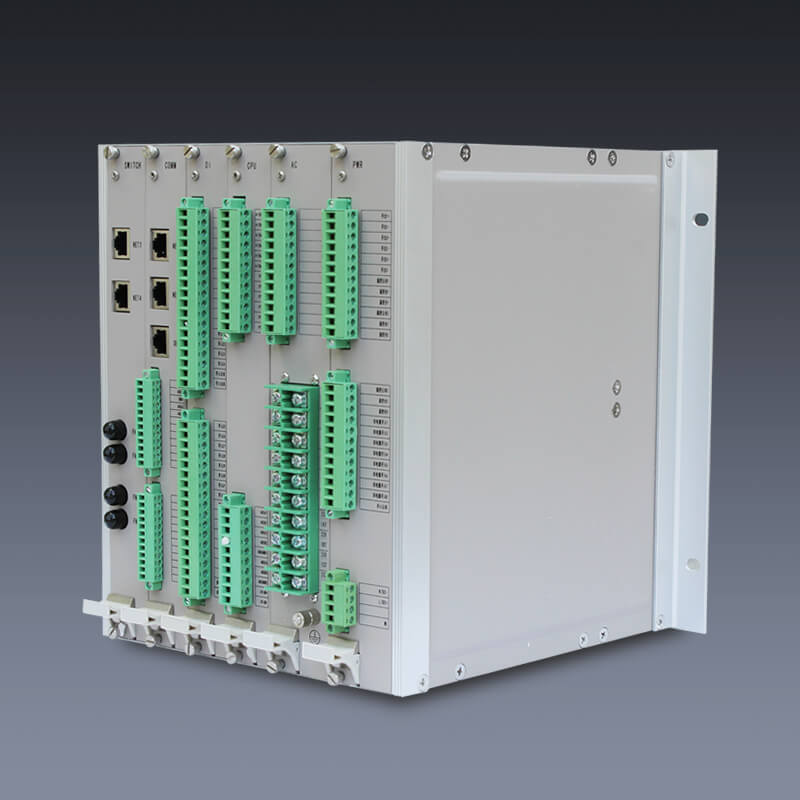

RHS6000箱變保護測控一體化裝置適用于35kV及以下電壓等級的非直接接地系統或小電阻接地系統中新能源電站（風電場、光伏發電站等）中升壓箱式變電站（雙繞組或高壓側繞組和低壓側雙分支繞組等）的智能保護及測控。集保護、測控、計量、通信管理、環網交換機等多種功能，可組屏安裝也可在開關柜就地安裝。
| 項目 | 功能說明 |
| 保護功能 | 低壓側兩個繞組的完整保護功能：三段式過電流保護、過負荷保護、反時限過流保護、負序過電流保護、低電壓保護、TV斷線檢測告警 |
| 高壓側繞組的完整保護功能： 三段式過電流保護、過負荷保護、反時限過流保護、負序過電流保護、零序電流保護、零序反時限保護、低電壓保護、TV 斷線檢測告警 | |
| 重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、 高溫告警、 油位低告警、油位高告警、壓力釋放告警和六路備用非電量保護 | |
| 測控功能 | 箱變低壓側兩組獨立的測量點：IA、IB、IC、UAB、UBC、UCA、P、Q、F、COSΦ等模擬量遙測及有功電度、無功電度等 |
| 箱變高壓側獨立的測量點：IA、IB、IC、UA、UB、UC、P、Q、F、COSΦ等模擬量遙測及有功電度、無功電度等 | |
| 6路4-20mA輸入（后3路可配為Pt100輸入） | |
| 40路遙信開入，開入電壓AC/DC220V通用 | |
| 2路非電量直跳功能出口 | |
| 6路通用繼電器出口 | |
| 故障錄波 | |
| 通信功能 | 采用IEC60870-5-103、IEC61850和Modbus |
| 通訊規約（IEC61850訂貨須注明） | |
| 2路電以太網接口、11路 485 接口 | |
| 光纖自愈以太環網功能 |
| 交流電流 | ||
| 相序 | ABC | |
| 額定頻率 | 50Hz | |
| 額定電流（In） | 1A | 5A |
| 線性范圍 | 0.05In~30In | 0.05In~30In |
| 連續過載能力 | 3In | 3In |
| 10s過載能力 | 30In | 30In |
| 1s過載能力 | 100In | 100In |
| 動穩定電流（半波值） | 250In | 250In |
| 額定電流下的功耗? (@In) | < 0.15VA/相 | < 0.25VA/相 |
| 交流電壓 | ||
| 相序 | ABC | |
| 額定頻率 | 50Hz | |
| 額定電壓（相間Un） | 270/380/690Vac | |
| 線性范圍 | 3.8~456V | |
| 連續過載能力 | 456V | |
| 10s過載能力 | 494V | |
| 1s過載能力 | 532V | |
| 額定電壓下的功耗 | < 0.5VA/相 | |
| 類型 | 直流 | 交流 | ||
| 額定電壓 | 110Vdc，220Vdc | 220Vac，110Vac | ||
| 輸入范圍 | 80%Un~120%Un | 80%Un~120%Un | ||
| 紋波 | ≤額定電壓的 15% | ≤額定電壓的 15% | ||
| 功耗 | 普通 | 帶通信管理 | 普通 | 帶通信管理 |
| <8W（靜態） | <16W（靜態） | <8W（靜態） | <16W（靜態） | |
| <12W（動態） | <23W（動態） | <12W（動態） | <23W（動態） | |
| 額定電壓 | DC24V、DC48V、DC110V、DC220V、AC220V、AC110V | |||
| 最大允許電壓 | 120% Un | |||
| 啟動電壓 | 55%Un～70%Un | |||
| 返回電壓 | <55%Un | |||
| 額定電壓 | 24V | 48V | 110V | 220V |
| 額定電流 | 1.2mA | 2.4mA | 1.1mA | 2.2mA |
| 耐壓水平 | 弱電：500Vac；強電：2000VAC，2800VDC | |||
| 防抖時間 | <1ms | |||
| 輸出接點分類 | 跳閘，信號輸出 |
| 輸出形式 | 無源接點 |
| 額定電壓 | 380Vac，250Vdc |
| 開觸點耐壓 | > 1000V RMS，1 分鐘 |
| 連續載流能力 | 5A@380Vac，5A@250Vdc |
| 沖擊過流能力 | 6A@3s、15A@0.5s、30A@0.2s? |
| 動作時間 | <8ms |
| 返回時間 | <5ms |
| 斷弧能力（250Vdc 時） | 0.65A@48Vdc、0.30A@110Vdc、0.15A@220Vdc |
| 電氣壽命 | 10000 次 |
| 電流/電壓 | 0.5 級 |
| 頻率 | 0.01Hz |
| 其它 | 1.0 級 |
