通用型微機保護裝置
首頁> 產品中心>微機保護裝置

聯系我們

  •  181-1722-3661
  •  021-67183050
  •  021-37190051
  •  jurendianli@163.com

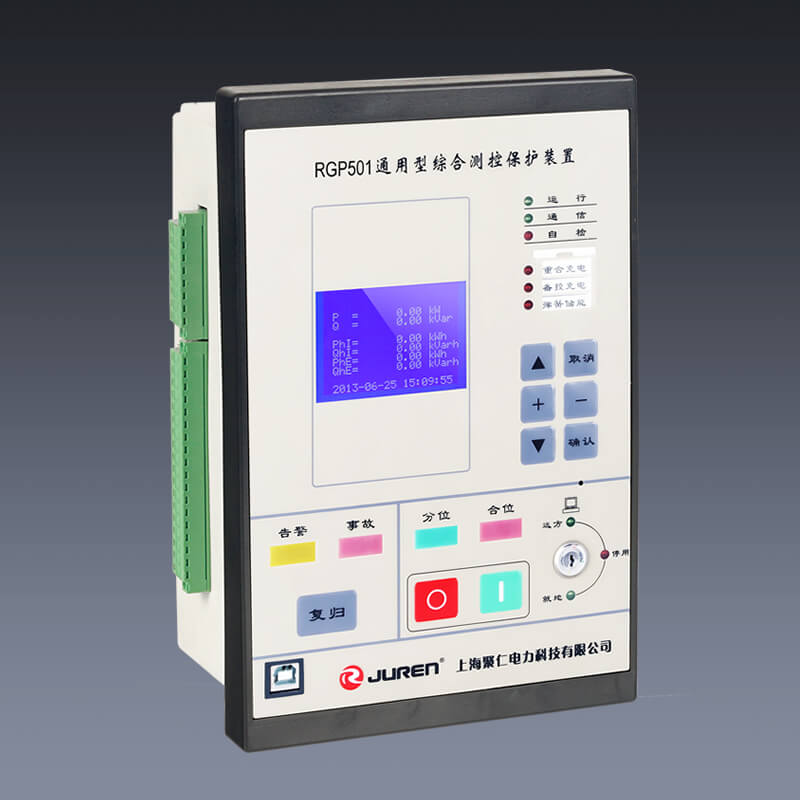

  • 10KV通用型保護測控裝置
  • 所屬類別:微機保護裝置
  • 適用范圍

    10KV及以下中置柜,自帶防跳功能

    電壓電流測量精度

    三相電流、相電壓、線電壓(0.2%)

    功率測量精度

    有功功率、無功功率、功率因數(0.5%)

    頻率測量精度

    0.02Hz

    電度測量精度

    有功電度、無功電度(0.5%)

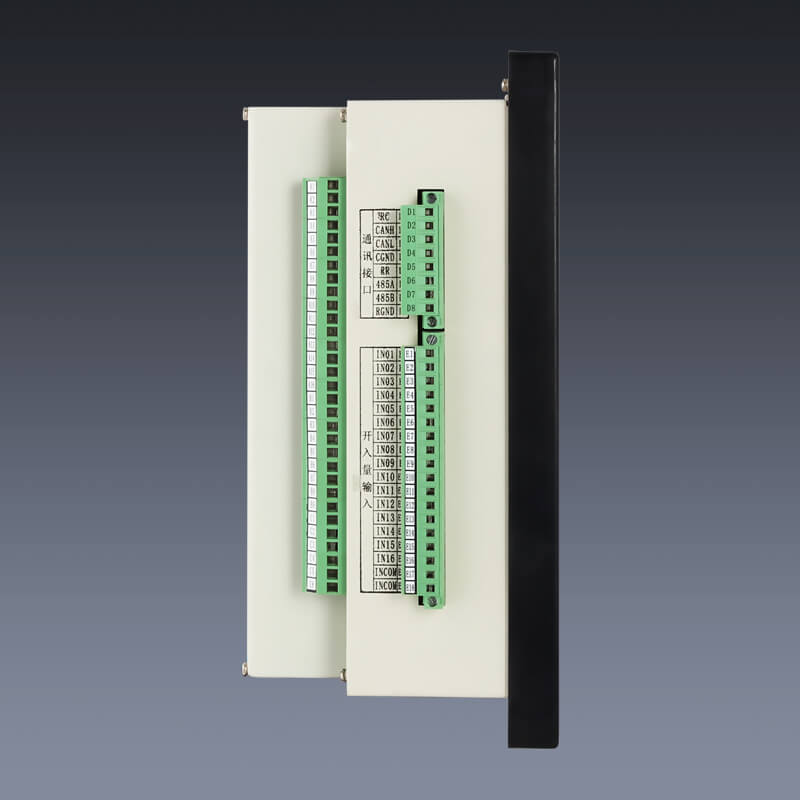

    通訊接口

    RS485/CAN口(MODBUS規約)

    我要詢價留言

  • 10KV通用型保護測控裝置概述
    可作為35Kv及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類各類電器設備和線路的保護及測控,也可作為部分66Kv、110Kv電壓等級中系統的電 壓電流的保護及測控。
    10KV通用型保護測控裝置測控功能
    ●35Kv進線保護測控。
    ●35Kv主變壓器高壓側后備保護測控及非電量保護。
    ●35Kv主變壓器低莊側后備保護測控及非電量保護。
    ●10(6)KV進線單元保護測控。
    ●10(6)KV出線單元保護測控。
    ●10(6)KV分段單元保護測控。
    ●10(6)Kv廠(所)用變壓器單元保護測控。
    ●10(6)Kv高壓電動機單元保護測控。
    ●10(6)Kv高壓電容器單元保護測控。
    ●10(6)KV高壓電抗器單元保護測控。
    ●進線備自投功能及橋開關備自投功能。
    ●PT單元測控及PT切換功能。
    保護功能設置整定表
    序號 名稱 范圍 說明
    01 過流I段 ---/TRE/ALM/TRP/TR1/TR2

    ---:不啟用該保護

    TRE:保護出口不跳閘,發故障信號

    ALM:保護出口不跳閘,發預告信號

    TRP:保護出口驅動保護跳閘繼電器發故障信號

    TR1:保護出口驅動備用1繼電器發故障信號

    TR2:保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

    注:風冷控制和復壓開出投入時,ALM、TRP選項保護驅動備用3繼電器。

    02 過流II段 ---/TRE/ALM/TRP/TR1/TR2
    03 過流III段 ---/TRE/ALM/TRP/TR1/TR2
    04 反時過流 ---/TRE/ALM/TRP/TR1/TR2
    05 后加速 ---/TRE/ALM/TRP/TR1/TR2
    06 過負荷 ---/TRE/ALM/TRP/TR1/TR2
    07 負序電流 ---/TRE/ALM/TRP/TR1/TR2
    08 零序電壓 ---/TRE/ALM/TRP/TR1/TR2
    09 接地選線 ---/TRE/ALM/TRP/TR1/TR2
    10 過電壓 ---/TRE/ALM/TRP/TR1/TR2
    11 低電壓 ---/TRE/ALM/TRP/TR1/TR2
    12 失壓 ---/TRE/ALM/TRP/TR1/TR2
    13 負序電壓 ---/TRE/ALM/TRP/TR1/TR2
    14 零序電流 ---/TRE/ALM/TRP/TR1/TR2
    15 備用保護 ---/TRE/ALM/TRP/TR1/TR2
    16 低周減載 ---/TRE/ALM/TRP/TR1/TR2
    17 低壓解列 ---/TRE/ALM/TRP/TR1/TR2
    18 重合閘 ---/TRE/ALM/TRP/TR1/TR2
    19 備自投 ---/TRE/ALM/TRP/TR1/TR2
    20 過熱 ---/TRE/ALM/TRP/TR1/TR2
    21 逆功率 ---/TRE/ALM/TRP/TR1/TR2
    22 啟動過長 ---/TRE/ALM/TRP/TR1/TR2
    23 定IX過流 ---/TRE/ALM/TRP/TR1/TR2
    24 反IX過流 ---/TRE/ALM/TRP/TR1/TR2
    25 風冷控制 ---/TRE/ALM/TRP/TR1/TR2
    26 電動機 ON/OFF ON為電動機相關保護增加控制選項
    27 PT控制 ON/OFF ON為開放PT控制功能
    28 PT并列切換 ON/OFF ON為開放PT并列切換功能
    29 非電量1 ---/TRE/ALM/TRP/TR1/TR2

    ---:不啟用該保護

    TRE:保護出口不跳閘,發故障信號

    ALM:保護出口不跳閘,發預告信號

    TRP:保護出口驅動保護跳閘繼電器發故障信號

    TR1:保護出口驅動備用1繼電器發故障信號

    TR2:保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

    30 非電量2 ---/TRE/ALM/TRP/TR1/TR2
    31 非電量3 ---/TRE/ALM/TRP/TR1/TR2
    32 非電量4 ---/TRE/ALM/TRP/TR1/TR2
    33 非電量5 ---/TRE/ALM/TRP/TR1/TR2
    34 非電量6 ---/TRE/ALM/TRP/TR1/TR2
    35 非電量7 ---/TRE/ALM/TRP/TR1/TR2
    36 非電量8 ---/TRE/ALM/TRP/TR1/TR2
    37 復壓開出 ---/TRE/ALM/TRP/TR1/TR2
    保護投退整定表
    序號 名稱 范圍 說明
    01 過流I段 OFF/ON/S09~S16

    OFF:表示保護退出,允許遙控

    ON::表示保護投入,允許遙控

    S09~S16:表示保護的投退由外部開關量控制,外部開關量合則保護投入,外部開關量分則保護退出。S09~S16分別對應外部開關量的IN09~IN16,該選項禁止遙控。

    02 過流II段 OFF/ON/S09~S16
    03 過流III段 OFF/ON/S09~S16
    04 反時過流 OFF/ON/S09~S16
    05 后加速 OFF/ON/S09~S16
    06 過負荷 OFF/ON/S09~S16
    07 負序電流 OFF/ON/S09~S16
    08 零序電壓 OFF/ON/S09~S16
    09 接地選線 OFF/ON/S09~S16
    10 過電壓 OFF/ON/S09~S16
    11 低電壓 OFF/ON/S09~S16
    12 失壓 OFF/ON/S09~S16
    13 負序電壓 OFF/ON/S09~S16
    14 零序電流 OFF/ON/S09~S16
    15 備用保護 OFF/ON/S09~S16
    16 低周減載 OFF/ON/S09~S16
    17 低壓解列 OFF/ON/S09~S16
    18 重合閘 OFF/ON/S09~S16
    19 備自投 OFF/ON/S09~S16
    20 過熱 OFF/ON/S09~S16
    21 逆功率 OFF/ON/S09~S16
    22 啟動過長 OFF/ON/S09~S16
    23 定IX過流 OFF/ON/S09~S16
    24 反IX過流 OFF/ON/S09~S16
    25 風冷控制 OFF/ON/S09~S16
    26 非電量1 OFF/ON/S09~S16
    27 非電量2 OFF/ON/S09~S16
    28 非電量3 OFF/ON/S09~S16
    29 非電量4 OFF/ON/S09~S16
    30 非電量5 OFF/ON/S09~S16
    31 非電量6 OFF/ON/S09~S16
    32 非電量7 OFF/ON/S09~S16
    33 非電量8 OFF/ON/S09~S16
    34 復壓開出 OFF/ON/S09~S16
    測量精度
    電流 0.2級
    電壓 0.2級
    頻率 0.02Hz
    有功功率 0.5%
    無功功率 0.5%
    功率因數 0.5%
    有功電度 0.5%
    無功電度 0.5%
    工作電源
    電壓范圍 85~264V(交流或直流)
    正常功耗 <5W
    最大功耗 <20W
    電源跌落 200ms
    上電沖擊 4A
    隔離耐壓 3kV
    控制電源
    額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
    過載能力 70%~120%額定電壓,連續工作
    隔離耐壓 4kV

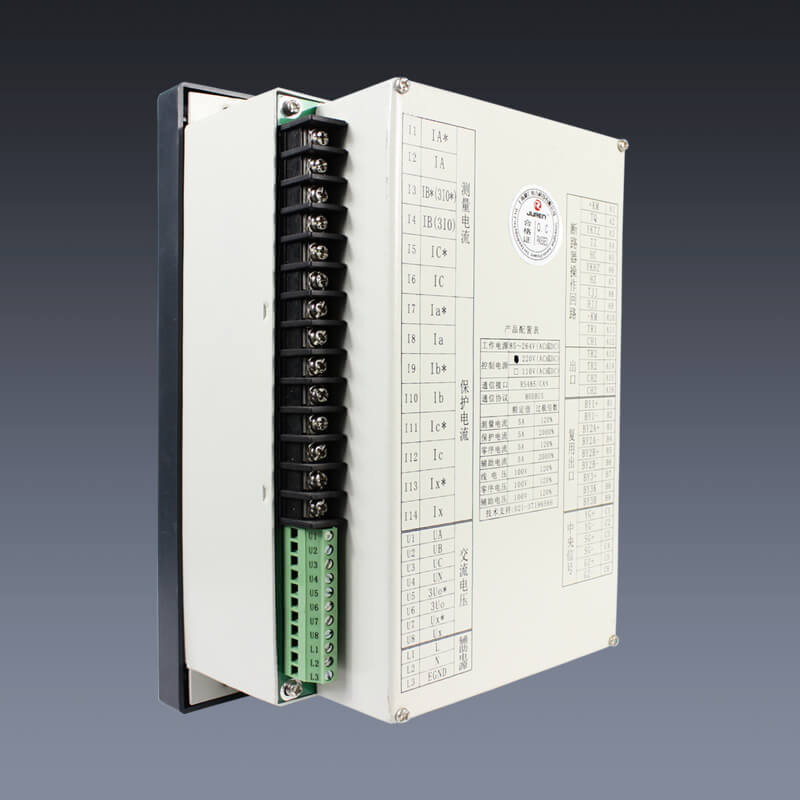

    交流電流回路
    額定電流 5A(額定電流為1A的必須在定貨時注明)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電流,連續工作,10倍40倍為10s、1s
    隔離耐壓 4kV
    交流電壓回路
    額定電壓 100V(線電壓)或100/√3(相電壓)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電壓,連續工作
    隔離耐壓 4kV
    開關量輸入回路
    額定電壓 24VDC(由裝置內部電源提供)
    功率消耗 每回5mA(IN01~I(xiàn)N16)
    過載能力 <1ms
    隔離耐壓 4kV
    繼電器輸出回路
    分?jǐn)嚯妷?/td> 250VAC、220VDC
    分?jǐn)喙β?/td> 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
    工作電流 5A,連續工作
    隔離耐壓 4kV
    動作時間 <5ms
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    環境條件
    正常溫度 -10℃~55℃
    極限溫度 -30℃~70℃
    存儲溫度 -40℃~85℃
    相對濕度 ≤95%,不凝露
    大氣壓力 80~110kPa

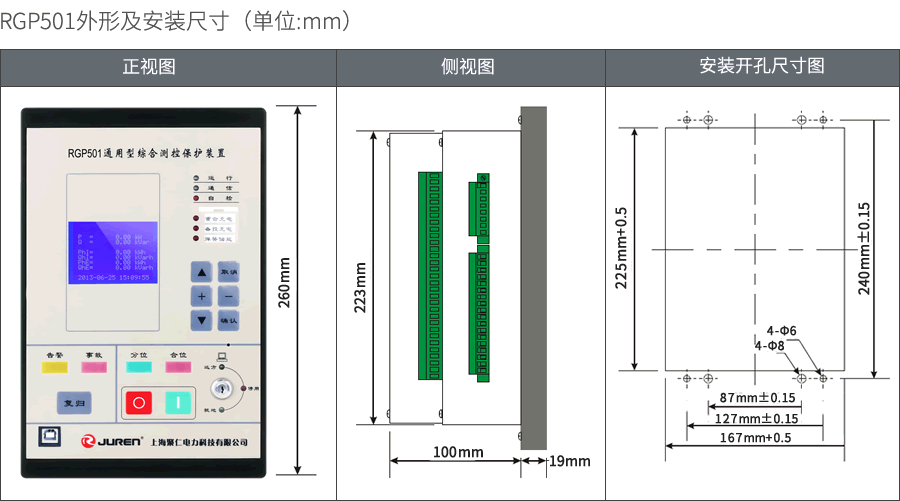

    RGP501保護測控裝置外形及安裝尺寸
